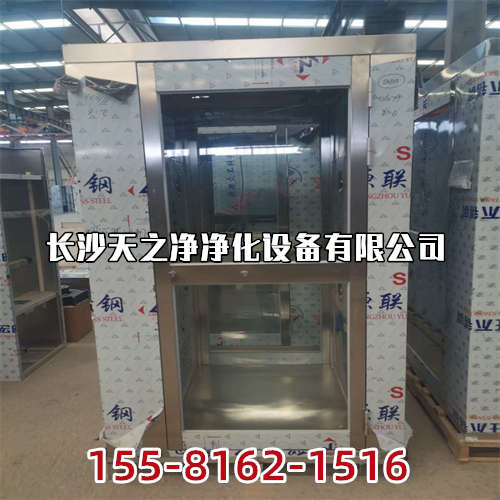

在现有技术中，风淋室是一种人与货物进入洁净室前应该经过的通道，其通常是一个具有前后出入口的箱体，出入口上安装有门，门上一般都安装有电子锁来实现锁定功能。现有的风淋室存在如下问题：门通常都由门扇和门框两部分构成，门扇通过铰链安装于门框上，而门框通过螺丝与箱体进行锁定，缺点是：1、门框的安装势必减小了风淋室出入口的净尺寸，在一定程度上降低了出入口过人过货的便利性;2、门框与箱体的螺丝连接部位是点与点的接触，这些部位所受应力较大，受力不均衡，容易在使用过程中造成箱体开裂，大大降低风淋室的*久度。
发明内容
本实用新型目的是：针对现有的风淋室存在的缺陷，而提供一种无门框风淋室装置，其具有更大的出入口净尺寸，过人过货更加方便，而且能够消除现有技术中门框与箱体的螺丝固定部位在门扇开关过程中受力过大的缺陷，增强箱体的*久度。
本实用新型的技术方案是：一种无门框风淋室装置，包括具有前、后出入口的箱体及设于前、后出入口内的门扇，所述门扇均通过铰链直接固定在箱体上，并且门扇与箱体之间均安装有磁力电锁。
本实用新型进一步的技术方案是：一种无门框风淋室装置，包括具有前、后出入口的箱体及设于前、后出入口内的门扇，所述门扇均通过铰链直接固定在箱体上，并且门扇与箱体之间均安装有磁力电锁，该磁力电锁由电磁线圈和衔铁组成，所述电磁线圈固定在箱体上，而衔铁固定在门扇上。
本实用新型更进一步的技术方案是：一种无门框风淋室装置，包括具有前、后出入口的箱体及设于前、后出入口内的门扇，所述门扇均通过铰链直接固定在箱体上，并且门扇与箱体之间均安装有磁力电锁，该磁力电锁由电磁线圈和衔铁组成，所述电磁线圈固定在箱体上，而衔铁固定在门扇上。同常规技术一样，所述门扇上还安装有把手。
本实用新型详细的技术方案是：一种无门框风淋室装置，包括具有前、后出入口的箱体及设于前、后出入口内的门扇，所述门扇均通过铰链直接固定在箱体上，并且门扇与箱体之间均安装有磁力电锁，该磁力电锁由电磁线圈和衔铁组成，所述电磁线圈固定在箱体上，而衔铁固定在门扇上。同常规技术一样，所述门扇上还安装有把手，所述把手具体安装在门扇固定有铰链一侧的对边中部，磁力电锁的衔铁的固定位置与把手的安装位置一致。
本实用新型的优点是：
1.本实用新型提供的这种无门框风淋室装置，由于箱体的出入口上不安装门框结构，大大提高了出入口净尺寸，过人过货更加方便。
2.本实用新型提供的这种无门框风淋室装置，由于箱体的出入口上不安装门框结构，消除了现有技术中门框与箱体的螺丝固定部位在门扇开关过程中受力过大的缺陷，确保箱体受力均衡，从而不仅提高了箱体的*久度，也增强了门扇的安装牢固度，使得本实用新型整体更加坚固*用。
3.本实用新型提供的这种无门框风淋室装置，由于箱体的出入口上不安装门框结构，节约了门框的材料用量和加工费用，降低了制造成本。
附图说明
下面结合附图及实施例对本实用新型作进一步描述：
图1为本实用新型的结构示意图。
其中：1、箱体;2、门扇;3、铰链;4、磁力电锁;5、把手。
具体实施方式
实施例：结合图1所示，本实施例提供的这种无门框风淋室装置，具有箱体1，所述箱体1上具有前、后出入口，而在前、后出入口内均设有门扇2(图1中仅表示了前出入口内的门扇)。本实施例中所述门扇2均通过两个铰链3直接固定在箱体1上，并且门扇2与箱体1之间均安装有用于控制门扇上锁和解锁的磁力电锁4。所述磁力电锁4由电磁线圈和衔铁组成，所述电磁线圈固定在箱体1上，而衔铁固定在门扇2上。所述门扇2上还安装有把手5，该把手5安装在门扇2固定有铰链3一侧的对边中部，磁力电锁4的衔铁的固定位置与把手5的安装位置一致。
本实用新型提供的这种无门框风淋室装置，由于箱体1的出入口上不安装门框结构，大大提高了出入口净尺寸，过人过货更加方便，同时也消除了现有技术中门框与箱体1的螺丝固定部位在门扇2开关过程中受力过大的缺陷，确保箱体1受力均衡，从而不仅提高了箱体1的*久度，也增强了门扇2的安装牢固度，使得本实用新型整体更加坚固*用。此外，本实用新型也节约了门框的材料用量和加工费用，降低了制造成本。
